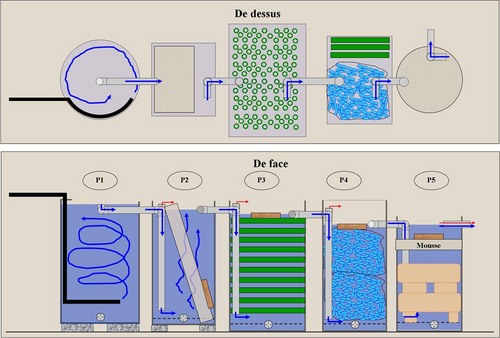

Shema Final

Positionnement du retour filtration

Au fait, c’est quoi ces bouchons
en partie basse des « P » ?

• C’est bien beau de retenir les MES et de traiter bactériologiquement l’eau... Mais il va se créer des dépôts. Un nettoyage régulier (dont j’ignore pour l’instant la fréquence) sera donc nécessaire.

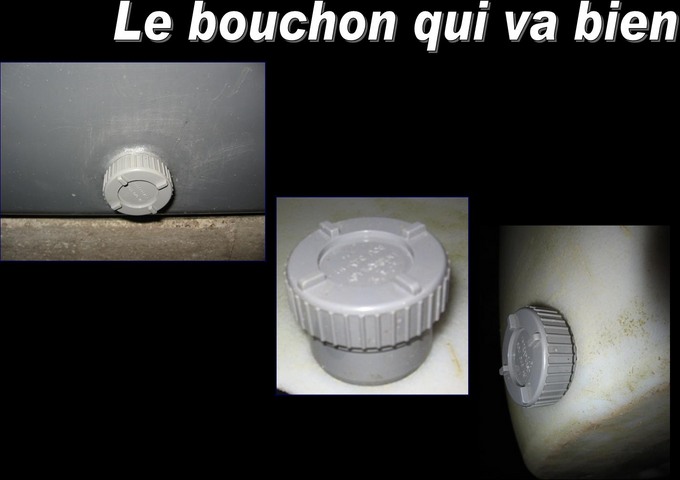

• Pour faciliter les choses, je crée une évacuation basse. Je prévoyais un robinet ou une vanne PVC mais en voyant le prix j’ai opté pour une alternative adaptée à mon porte monnaies (voir photo suivante).
• Ce type de bouchon n’est à ouvrir que quand la poubelle est quasi vide, sinon ça fera bouchon de champagne… et pas simple de reboucher… L’entretien consistera donc à retirer les masses filtrantes et les plonger dans un bac rempli de l’eau de la poubelle à entretenir. Ensuite on vide le fond, nettoyage et rinçage et on remet l’eau du bac et les masses filtrantes rinçées.

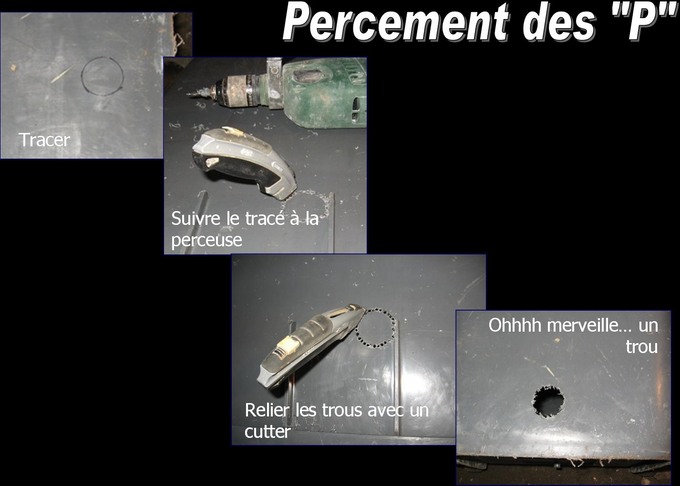

Tu la perces comment ta poubelle ?

• Avec une perceuse... Original non ?

• Il existe bien des scies cloches qui font de beaux trous ronds… mais à quel prix… J’ai opté pour la technique du poinçon comme en maternelle.

• Je marque le futur trou (qui doit être exactement du diamètre externe du tube à insérer). Il suffit de positionner le tube et de tracer le contour au marqueur.

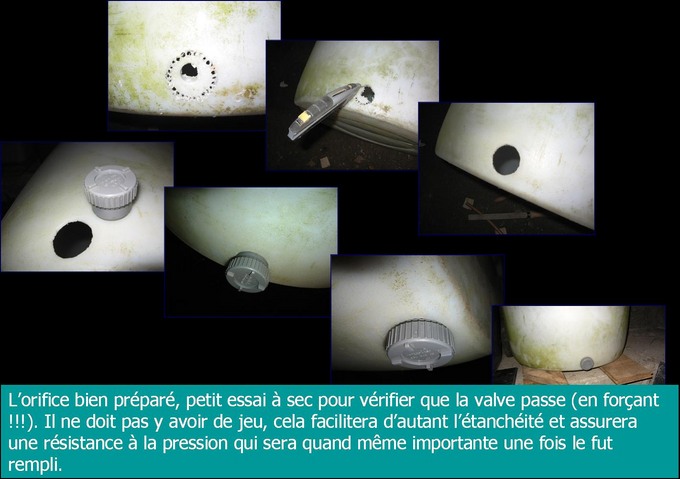

• Je perce les trous en suivant le tracé. Attention, une fois foré, les trous ne doivent pas dépasser la limite tracée pour que les bouchons puissent s’ajuster en forçant un peu. Plus il y aura de jeu et plus l'étanchéité et la résistance à la pression sera difficile à assurer !

Collage des bouchons

(et du PVC en général)

• Une fois les poubelles bien lavées et séchées, je passe méticuleusement au papier de verre les bords des trous réalisés et toutes les surfaces qui seront encollées, (poubelles et bouchons). C’est essentiel à la bonne tenue  des collages.

• Le PVC bien « dépoli » au papier de verre, je dépoussiére et je dégraisse à l’alcool ménager (pas la goutte de Papy Mougeot hein ?).

• Quand c’est bien sec, j’enduis généreusement le bord des trous de colle spéciale PVC ainsi que sur la partie mâle des bouchons et j’assemble sans faire tourner. La colle doit refluer en insérant le bouchon PVC.

• Laisser sécher la durée indiquée sur le flacon ou le tube de colle. La colle en pot avec pinceau est trés pratique. Dès cette étape, l'étanchéité doit être effective. Malgré cela, quand les collages sont secs, j’ai siliconé généreusement des deux côtés du bouchon en lissant avec le doigt mouillé (pour que ça ne colle pas au doigt). Du coup; pas le choix, il a bien fallu s’allonger dans les poubelles et c’est le foutage de gueule assuré si vous n'étes pas seuls.

Les bouchons sont mis, et après ?

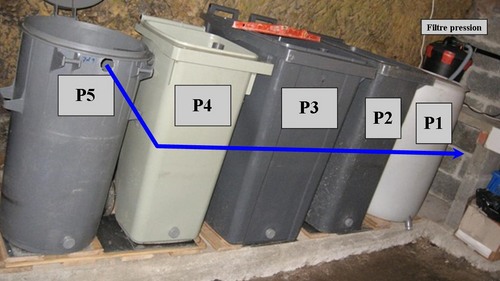

• Les « P » sont placées en situation ; calées au niveau à bulle pour une horizontalité parfaite (sinon gare au débordement au remplissage). Lors du calage attention de bien penser au poids que représentera la poubelle pleine…

• Dans mon cas, les 5 « P » c’est 900 Kg à plein, donc on ne regarde pas à prendre le temps qu’il faut pour tout positionner aux petits oignons.

• Tout doit être parfaitement stable et de niveau.

• Quand tout est bien positionné, on attaque le tracé de l’ensemble des communications entre les « P ».

 Tracé général et percements à faire

• Tous les tracés doivent être faits « en situation » pour bien ajuster chaque passage entre chaque poubelle.

• J’ai opté, compte tenu de mon débit de pompe maxi
  (1500 l/h) pour du tube PVC de 50 mm.

• Il ne faut pas qu’une fois pleines les poubelles bougent de place, sinon les connections PVC vont « travailler » et ça va fuir.

• Aprés les traçages, j’ai marqué la position des « P » au sol pour être certain une fois les trous réalisés qu’elles soient bien remise au même endroit et dans la même position.

• Une fois tout percé, je replace tout et je fais un montage général à sec. Quand tout est OK, c’est parti pour coller ce qui doit l'être, mais attention, il faut tout coller en une seule fois. La colle conserve une légère souplesse dans le temps, donc on peut un peut tout secouer les poubelles si nécessaire sans que ça casse ou que ça pisse de partout.

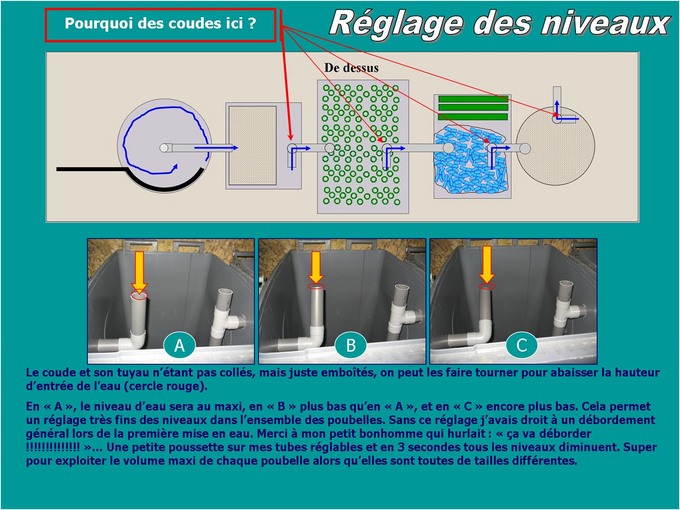

• 2h plus tard… tout ce qui devait être collé est collé (ne pas oublier de dépolir + alcool + sécher). ATTENTION, il faut coller et faire l'étanchéité au silicone uniquement des tubes de passage d’une poubelle à l’autre mais pas des coudes, ce qui facilite la mise en place des masses filtrantes et le nettoyage.

• J’ai attendu 4 jours et j’ai siliconé tous les raccords (intérieur extérieur).
